Válvula metálica Brida

Diseñada para controlar, regular y proteger instalaciones de riego que requieren una válvula metálica resistente, de fácil mantenimiento y con conexión mediante brida.

Esta válvula permite trabajar en distintas funciones hidráulicas como electroválvula, reguladora de presión, control de caudal, control de nivel, sostenedora de presión o válvula de seguridad.

DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 y DN300

Brida DIN 2502 PN16

DN50 a DN80: membrana BP, MP y AP
DN100 a DN300: membrana BP y estándar

Electroválvula, control de nivel, reguladora de presión, control de caudal, sostenedora de presión y válvula de seguridad

Baja pérdida de presión

Diseñada para mantener la eficiencia según diámetro, Kv y caudal.

Fácil mantenimiento

Su diseño permite realizar revisiones de forma sencilla.

Apertura y cierre rápidos

Responde en sistemas de control, regulación o protección.

Diseño con alto Kv

Orientada a favorecer el paso del agua y mejorar el rendimiento hidráulico.

Disponible en conexión mediante brida DIN 2502 PN16 en los siguientes tamaños:

DN50
DN65
DN80
DN100
DN125
DN150
DN200
DN250
DN300

Dimensiones según modelo:

DN50 — Kv 50 | L 200 mm | D 165 mm | Hmax 165 mm | Peso 7,0 kg
DN65 — Kv 50 | L 214 mm | D 185 mm | Hmax 185 mm | Peso 9,5 kg
DN80 — Kv 115 | L 242 mm | D 200 mm | Hmax 200 mm | Peso 13 kg
DN100 — Kv 220 | L 294 mm | D 220 mm | Hmax 220 mm | Peso 20 kg
DN125 — Kv 222 | L 294 mm | D 250 mm | Hmax 250 mm | Peso 23 kg
DN150 — Kv 560 | L 396 mm | D 285 mm | Hmax 285 mm | Peso 53 kg
DN200 — Kv 820 | L 520 mm | D 340 mm | Hmax 395 mm | Peso 86 kg
DN250 — Kv 832 | L 560 mm | D 405 mm | Hmax 429 mm | Peso 105 kg
DN300 — Kv 1800 | L 605 mm | D 460 mm | Hmax 487,5 mm | Peso 156 kg

Cada modelo debe seleccionarse según el diámetro nominal de la instalación, el caudal previsto y la pérdida de carga admisible del sistema.

La válvula metal brida trabaja mediante una membrana interna que permite gestionar la apertura y el cierre del paso de agua dentro de la instalación.

Según la configuración hidráulica aplicada, puede actuar como elemento de apertura y cierre, regulación, control o protección dentro de la red de riego.

La presión de trabajo depende del tamaño de la válvula y del tipo de membrana instalada:

Para modelos de DN50 a DN80:

Membrana BP: de 0,5 a 3 bar
Membrana MP: de 0,8 a 10 bar
Membrana AP: de 1,5 a 16 bar

Para modelos de DN100 a DN300:

Membrana BP: de 0,5 a 3 bar
Membrana estándar: de 1,5 a 16 bar

La pérdida de carga varía según el diámetro de la válvula y el caudal de trabajo.

La válvula metal brida está diseñada para facilitar las tareas de mantenimiento dentro de instalaciones hidráulicas de riego.

Mantenimiento recomendado:

Revisar periódicamente el estado general del cuerpo, la tapa y las conexiones.
Comprobar que la apertura y el cierre se realizan correctamente.
Verificar el estado de la membrana interna.
Revisar el muelle de acero inoxidable AISI 304.
Comprobar el estado de la tornillería, arandelas y tuercas de acero inoxidable AISI 304.
Comprobar que no existen obstrucciones, suciedad o acumulación de sedimentos que puedan afectar al funcionamiento.
Revisar la unión mediante brida para asegurar una fijación correcta y evitar fugas o pérdidas de presión.
Comprobar el estado de la pintura de protección cuando la válvula esté instalada en entornos exigentes.

Nivel de mantenimiento: bajo. Su diseño permite realizar revisiones periódicas de forma sencilla, especialmente en instalaciones donde la válvula trabaja como elemento de regulación, control o seguridad.

La válvula metal brida está pensada para instalaciones hidráulicas que necesitan controlar, regular o proteger el paso del agua mediante conexión embridada.

Aplicaciones habituales:

Automatización de sectores de riego.
Control de presión en redes hidráulicas.
Regulación de caudal.
Control de nivel en depósitos, balsas o instalaciones auxiliares.
Sostenimiento de presión en líneas de riego.
Protección de la instalación mediante función de seguridad.
Instalaciones que requieren conexión mediante brida DIN 2502 PN16.
Redes hidráulicas de mayor diámetro nominal, desde DN50 hasta DN300.

Especificaciones técnicas

Construcción y materiales

Cuerpo y tapa: fundición gris. Fundición dúctil opcional.
Pintura: poliéster en polvo.
Membrana interna: caucho natural NR reforzado con nylon. EPDM y VITON opcional.
Muelle: acero inoxidable AISI 304.
Tornillería: tornillos, arandelas y tuercas en acero inoxidable AISI 304.
Tipo de válvula: metálica hidráulica disponible en versión brida.

Presión y comportamiento

Presión de trabajo DN50 a DN80: membrana BP: de 0,5 a 3 bar, membrana MP: de 0,8 a 10 bar, membrana AP: de 1,5 a 16 bar.
Presión de trabajo DN100 a DN300: membrana BP: de 0,5 a 3 bar y membrana estándar: de 1,5 a 16 bar.
Coeficiente Kv según modelo: desde Kv 50 en DN50 y DN65 hasta Kv 1800 en DN300.
Pérdida de carga: variable según diámetro nominal y caudal de trabajo.

Conexiones, medidas y formatos

Norma de brida: DIN 2502 PN16.
Modelos disponibles: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 y DN300.
Longitud del cuerpo: desde 200 mm hasta 605 mm según modelo.
Diámetro D: desde 165 mm hasta 460 mm según modelo.
Altura máxima: desde 165 mm hasta 487,5 mm según modelo.
Peso: desde 7,0 kg hasta 156 kg según modelo.

Descarga la ficha técnica para consultar dimensiones y referencias.

Esta válvula es adecuada para tu instalación si:

Solicita información

Rellena el formulario y nuestro equipo técnico se pondrá en contacto contigo

Otros filtros RIS Filters que te pueden interesar

Pilotos reguladores

Accesorios, Ris Valves

Válvula básica

Plástico

Rosca

Válvula de control reductora de presión

Hidráulica de control, Ris Valves

Reductora de presión

Plástico

Brida

Válvula de plástico brida

Hidráulica de control, Ris Valves

Electroválvula

Plástico

Brida

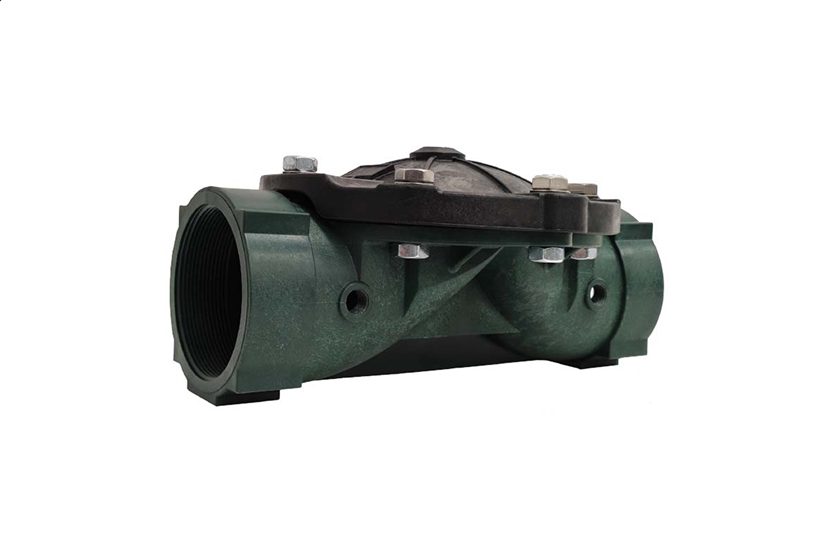

Válvula de plástico rosca
